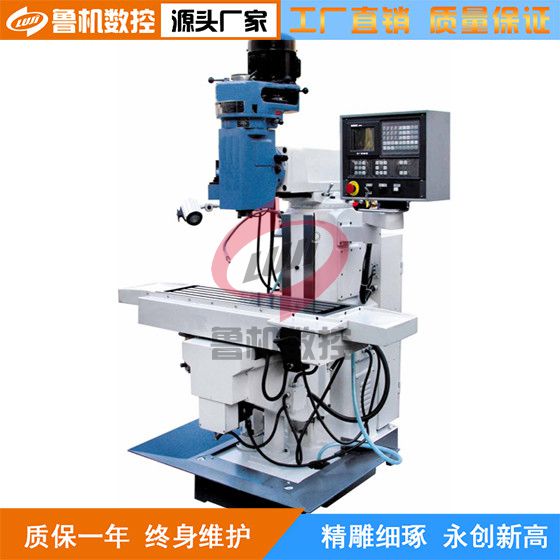

XK7130A炮塔數控銑床
XK7130型數控銑床是我公司最新研制的教學數控模擬銑床
，配制了高性能的KND-10MⅡ數控系統。該機床能實現三坐標數控，適用于加工各種幾何形狀復雜、精度要求較高的零件，如：凸輪樣板、靠模、模具、弧形槽等，廣泛用于機械加工。
立即咨詢
聯系熱線
17663205888
XK7130A數控銑床 XK7130型數控銑床是我公司最新研制的教學數控模擬銑床
，配制了高性能的KND-10MⅡ數控系統。該機床能實現三坐標數控，適用于加工各種幾何形狀復雜、精度要求較高的零件，如：凸輪樣板、靠模、模具、弧形槽等，廣泛用于機械加工。特點：
機床各導軌副采用硬質工程塑料，高精度滾珠絲桿制造。
機床主軸采用高精度變頻器實現無級變速。
機床控制精度：所有CNC都是μ級精度。
有串行口RS232通訊功能，可與計算機聯機通訊。
用途：
該機床可以裝備高等學校，中等專業學校及各級職業技術學院的機電一體化實驗設備。
該機床可以用于數控機床、數控編程、數控原理、CAD/CAM等專業課程的教學實驗與培訓。
數控系統主要功能：
快速空運行（24m/min）,高速插補（圓弧和直線插補15m/min）
采用電子盤技術：數據可以多個位置保存，出錯后可以快速恢復
。
三軸聯動
三軸聯動
。
自動、手動、點動、單段、式運行。
刀具、反向間隙補償。
菜單式抄作。
程序存儲容量6×48K
系統具有軟件限位、硬件限位、回零等功能。
輔助功能
有串行口RS232通訊功能，可與計算機聯機通訊。
自動、手動、點動、單段、式運行。
刀具、反向間隙補償。
菜單式抄作。
程序存儲容量6×48K
系統具有軟件限位、硬件限位、回零等功能。
輔助功能
有串行口RS232通訊功能，可與計算機聯機通訊。
| 項 目 | 單位 | 技術參數 |
| X軸行程 | mm | 460 |
| Y軸行程 | mm | 210 |
| Z軸行程 | mm | 360 |
| 主軸端面至工作臺面距離 | mm | 120-480 |
| 主軸中心至立柱導軌面距離 | mm | 200-500 |
| 快速移動（X/Y/Z） | mm/min | 3000 |
| 切削進給速度 | mm/min | 1-2000 |
| 工作臺尺寸 | mm | 1000×280 |
| 工作臺更大 承重 | kg | 150 |
| 工作臺T型槽數/寬度/間距 | 3/14/63 | |
| 主軸轉速范圍 | r/min | 66-4540/16級 |
| 主軸電機功率 | kw | 2.2（3HP） |
| 主軸孔錐度 | 7：24 ISO30 | |
| 定位精度 | mm | 0.04 |
| 重復定位精度 | mm | 0.025 |
| 機床凈重 | kg | 1300 |
| 外形尺寸 | mm | 1560×1340×2130 |
